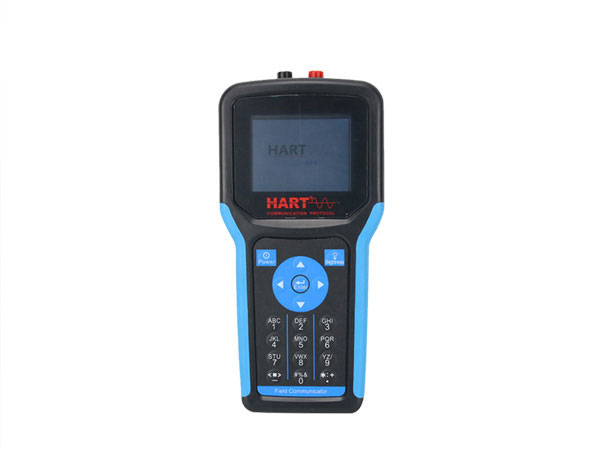

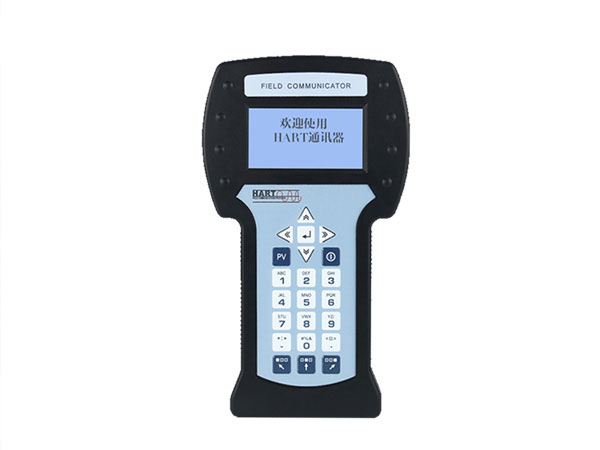

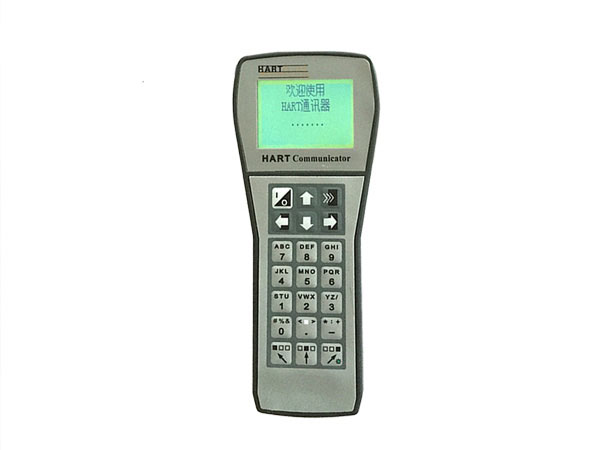

一、產品概述
HART手操器：HART（Highway Addressable Remote Transducer），可尋址遠程傳感器高速通道的開放通信協議，是美國RoseMount公司推出的一種用于現場智能儀表和控制室設備之間的通信協議。HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。使用它幾乎可用來完成所有的現場儀表檢修調試工作，包括故障診斷，日常檢修，開車調試，校準等。
二、產品特點
HART手操器采用的是半雙工的通信方式，其特點是在現有模擬信號傳輸線上實現數字信號通信，屬于模擬系統向數字系統轉變過程中過渡性產品，因而在當前的過渡時期具有較強的市場競爭能力，得到了較快發展。HART規定了一系列命令，按命令方式工作。HART有三類命令 類稱為通用命令，這是所有設備都理解、都執行的命令；第二類稱為一般行為命令，所提供的功能可以在許多現場設備（盡管不是全部）中實現，這類命令包括 的現場設備的功能庫；第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所獨有。在一個現場設備中通?？砂l(fā)現同時存在這三類命令。
三、技術參數
1、外形尺寸
●HART375C：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部 分)。
2、HART接口部分
●HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作。
● HART接口可接收的共模電壓為±28V。
●漏電電流典型值小于 1.0uA@25℃。
●HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能。
3、PC接口部分
●PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。
4、功耗指標
●電源功耗：4.5VDC，19.8mA（工作狀態）。
5、電池的使用
●供電電源：三節 7號堿性電池或鎳 氫充電電池。
●連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
6、環境溫度要求
●工作溫度范圍：0℃～ 50℃ 儲存溫度范圍：-20℃～ 55℃。
7、液晶顯示屏
●液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
●在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求。

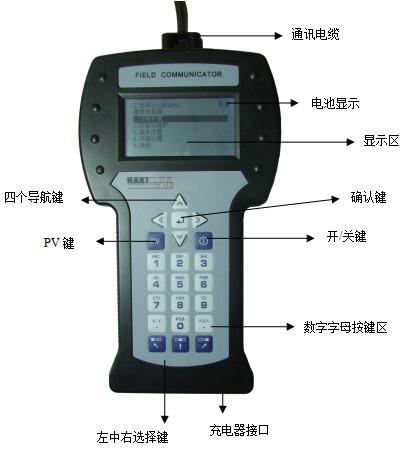

四、手持器界面功能介紹
